Redshift对Substance Painter材质还原

　　当今PBR简直是火到飞起了，不管是substance还是ddo，已经是当前游戏贴图乃至影视贴图流程的主流，但是一直没有一个好的方法够让pbr的实时效果完美的通过阿诺德，Vray或者其他的一些渲染器渲染出来，有很多朋友在做着这方面的尝试，今天仙哥带来了他的方法，在maya中，通过Redshift渲染还原Subtance的PBR效果。

PBR材质流程与传统灯光材质流程差别

　　PBR是基于物理渲染，可以很容易实现接近于物理状态的渲染。而传统灯光材质渲染，例如手工构建三点光源的材质渲染，这个是艺术性灯光模拟，只能相近模拟真实性，而且想要达到真实材质质感光照效果，需要花费更多的精力和经验。

　　PBR材质属性主要是四个diffuse , roughness , metallic ，normal(displacement) 分别是漫反射颜色，反射粗糙度，金属度，法线（置换）。这里一个新属性是metallic金属度，而不是用传统项目specular-roughness高光贴图。

Redshift渲染器

　　Redshift渲染器是基于GPU加速有偏差渲染器，什么叫有偏差，我也不知道。。。

　　反正就是用显卡计算渲染，速度就是快。当然你的显卡要好，显存要大，而且只支持游戏N卡。渲染速度如果单卡1080是2分钟，那么双卡1080就是1分钟，三卡就是30秒，四卡会出现衰减，20秒左右。

　　跟传统CPU渲染器AR和VR比，速度可提升很多很多，半小时和几分钟的差别。具体在于机器配置和渲染内容。

　　上手度，额，有经验的同学不用教程5分钟即可，界面架构是VR和AR结合体，材质系统也很简单。

　　显卡建议960以上吧，越高越好。

　　项目上电影，电视片，国内外都有完整使用，流程上没有问题，适用性很高。

Redshift对Substance Painter材质还原

　　这里我们使用redshift2.0.64版本搭配MAYA2016版本来测试试用。

　　Redshift2.0.64更新了rsMaterial材质，在这个材质上可以选择使用GGX和Metalness选项。可以完美的还原Substance Painter中的效果。不需要再调整任何材质参数。

　　贴图的使用我这里是用自己建立输出的金属度的4张贴图，而不是用默认高光流程导出的6张贴图，因为贴图少自然计算量就会少，渲染就会快。

　　MAYA2016版本对Redshift2.0以上版本的支持性更好。

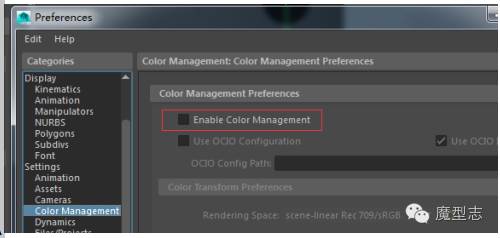

　　这里把MAYA

　　打开Redshift渲染控制面板的

　　颜色输入。这样图片输出后不需要再线性矫正了,所见即最终效果。

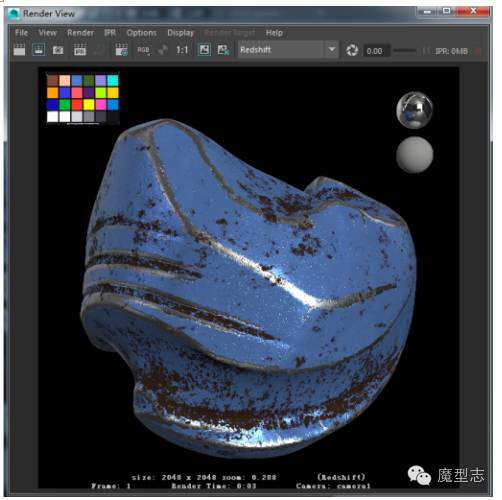

PBR灯光环境测试方法

　　黑白HDR光照，标准色板，对比质感材质球

EXR格式HDR

标准色板

灰度曝光材质

　　黑白HDR光照：不需要手工打光，越少的人工越少错误，使用黑白HDR只有亮度没有色彩，不可以用色彩倾向HDR环境。当材质标准出来后，通过不同HDR环境测试不同的色彩倾向效果，比如晴朗白天，中午，夜晚，室内室外等

　　标准色板： 色板放在测试环境中，用渲染出的画面色板与原始色板颜色对照，用来测试环境中是否有色彩倾向。

　　对比质感材质球： 将不同材质，比如全金属，非金属材质球，放进测试环境。

　　用来测试HDR环境中是否有灰度不对，过度曝光等情况。

　　当这三点渲染出的画面在photoshop中吸取颜色于标准画面做对比正确，那么这个测试环境就是标准的HDR环境。

　　用Redshift材质还原SP，就可以达到我们使用SP绘制贴图效果材质效果就不必担心在渲染器中渲染损失误差等问题。

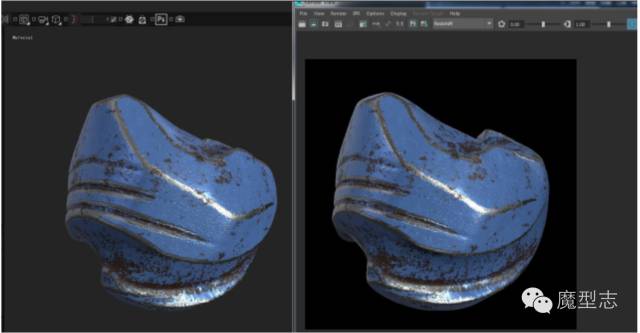

　　左图SP中即时显示效果，右图RS渲染效果（HDR相同，无手打灯光）

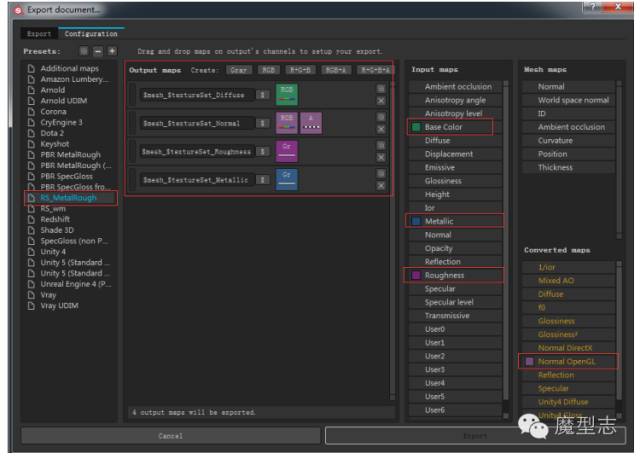

Substance Painter输出设置

　　我建立了一套金属度流程的贴图输出，而不用SP默认对于RS渲染的高光流程贴图输出

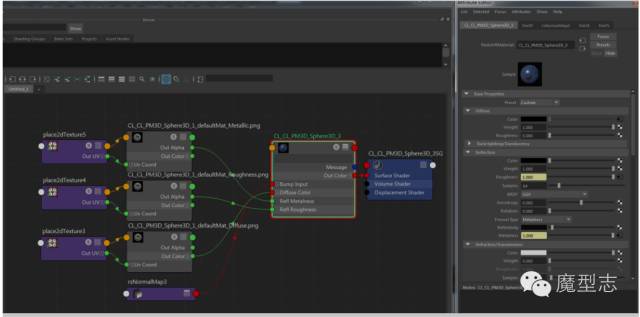

　　MAYA中rsMaterial材质的连接方式

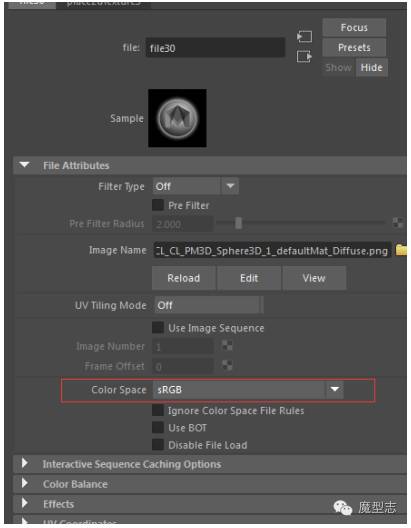

　　漫反射色彩空间

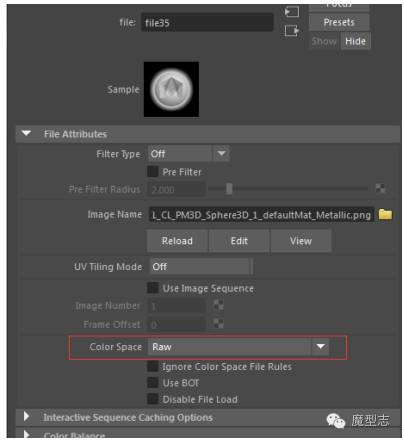

　　金属度色彩空间

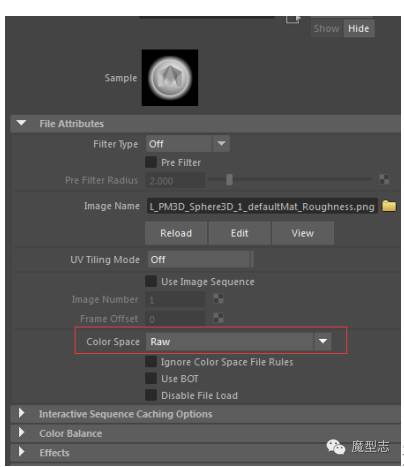

　　粗糙度色彩空间

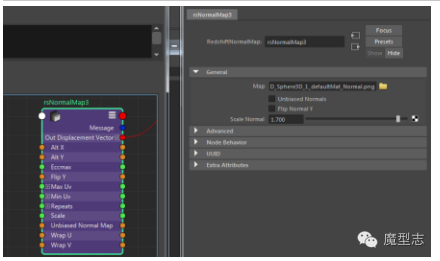

　　RS的法线使用跟其他渲染器不同

　　只有路径没有坐标，所以没有色彩空间问题。

　　这样就可以还原我们用SP中绘制贴图，所见到的材质效果了。
