Unity内置着色器可视化编程工具Shader Graph

本篇文章给大家介绍一款Unity内置着色器可视化编程工具Shader Graph，此工具可以帮助大家创造更漂亮的画面，让你制作出来的特效可以更加的酷炫。

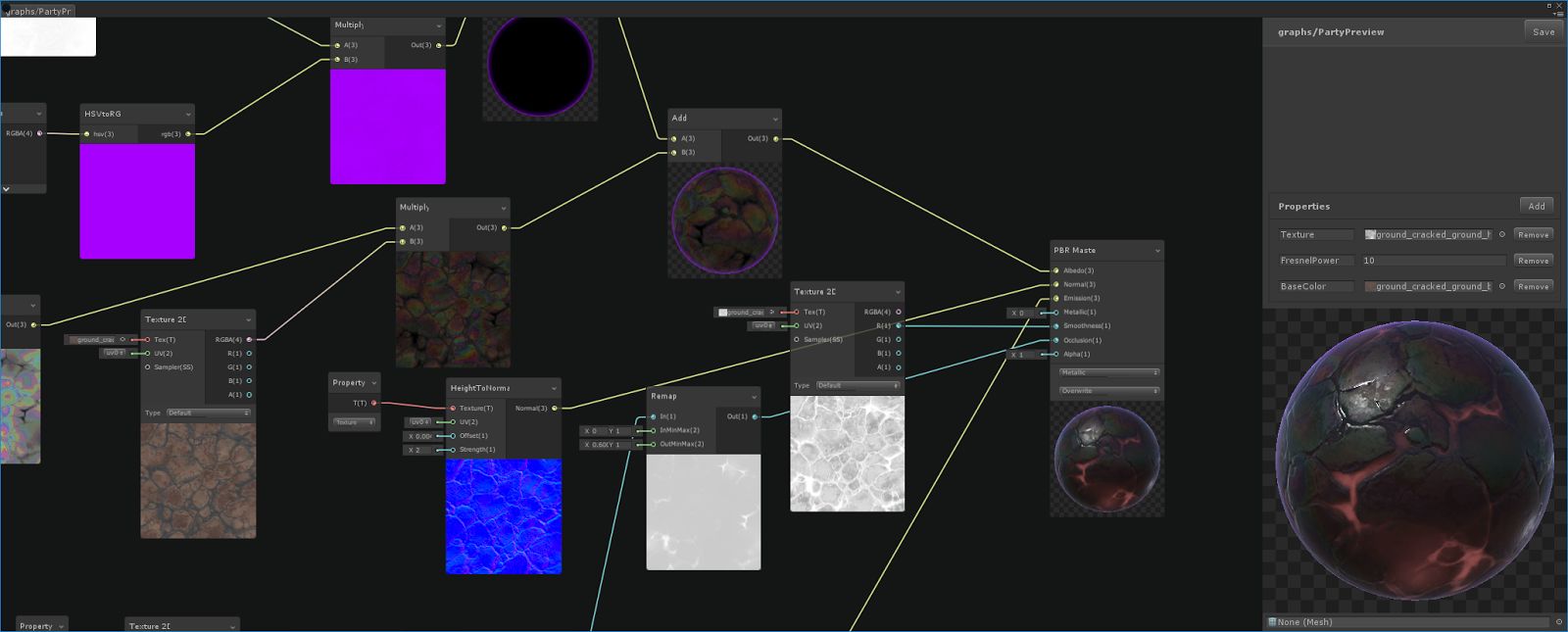

Shader Graph着色器视图，可以让你轻松创建各种着色器效果：流动的岩浆，拥有伤感表情的土堆，美丽的湖泊，闪动的LED灯，以及你能想象到的更多的效果！

Shader Graph原生支持 Scriptable Render Pipeline (简称：SRP)，拥有以下功能：

• 高清晰渲染管线HD Render Pipeline

• 轻量级渲染管线Lightweight Render Pipeline

• 通过扩展将任何你自己编写的自定义SRP着色器进行导出




你可以通过可视化的方式来创建Shader Graph以生成所需的着色器，无需再手动编写着色器代码，只需通过连接各种节点创建节点网络即可。以下是一些你可以做的事情：

• 通过程序化的方式改变物体表面形状

• 对UV进行变形和动画

• 使用常用的图形编辑操作对对象进行修改操作

• 根据物体所在的世界坐标，法线以及和摄像机之间的距离等信息来改变物体表面

• 将你认为重要的属性，暴露在材质编辑面板上方便编辑操作

• 通过生成subgraph（子视图）在不同Shader Graph之间分享节点网络

• 使用C#和HLSL创建自定义的Shader Graph

视图框架可以提供即时的Shader Graph修改反馈，这样即使是新用户也能创建自己的着色器了。

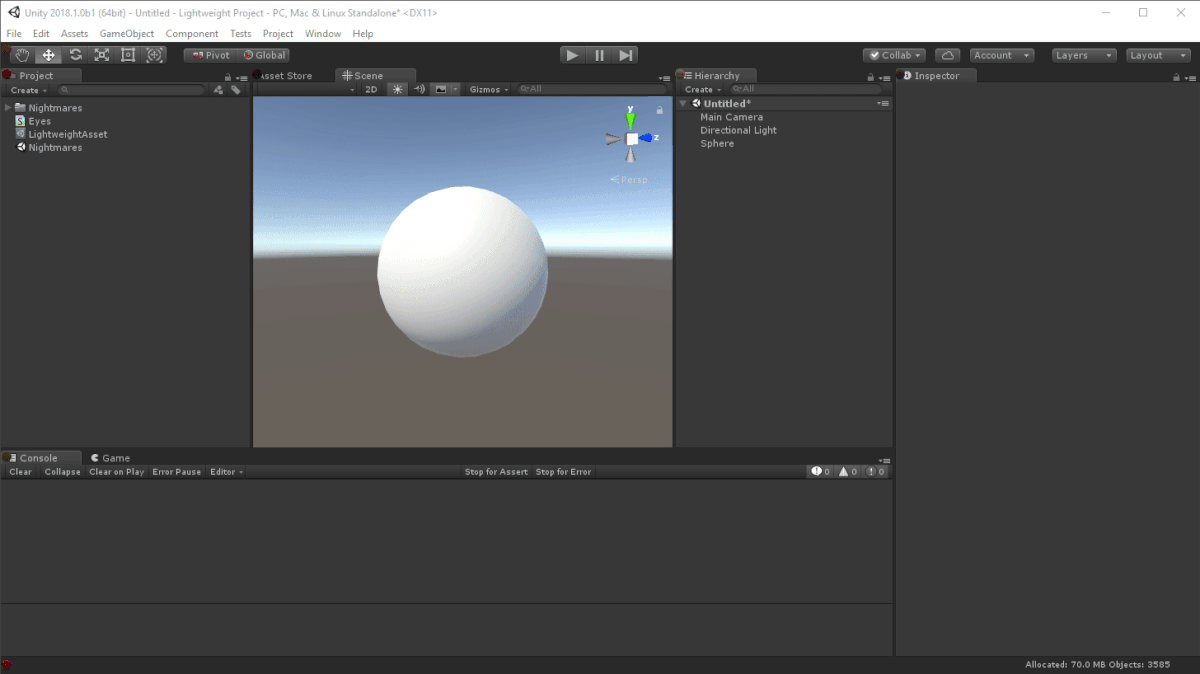

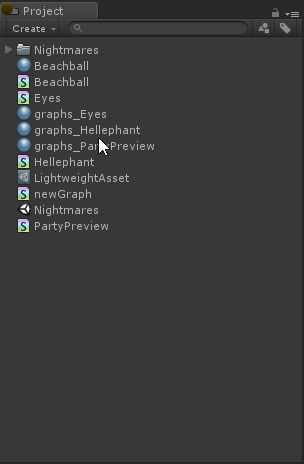

在Unity中，Shader Graph看起来就是一个普通的着色器。你可以通过Create菜单下的“Shader Graph”菜单来创建一个Shader Graph。这会在Project窗口中生成一个Shader Graph资源。双击这个资源或者点击 Open Graph按钮来打开Shader Graph编辑界面。

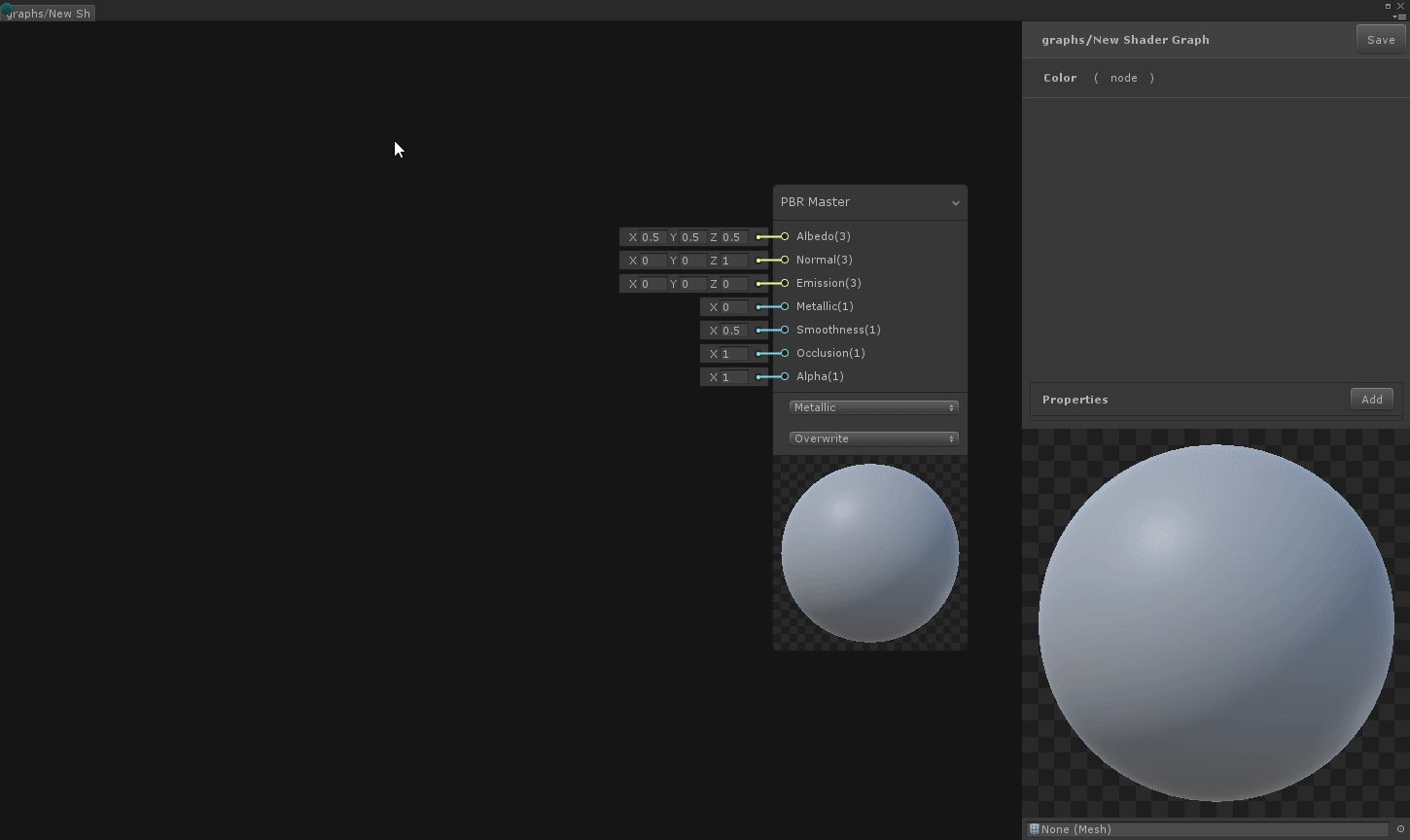

当你打开Shader Graph的时候，你看到的是一个 Master Node。你可以通过把其他节点连接到Master Node来创造你先要的效果。

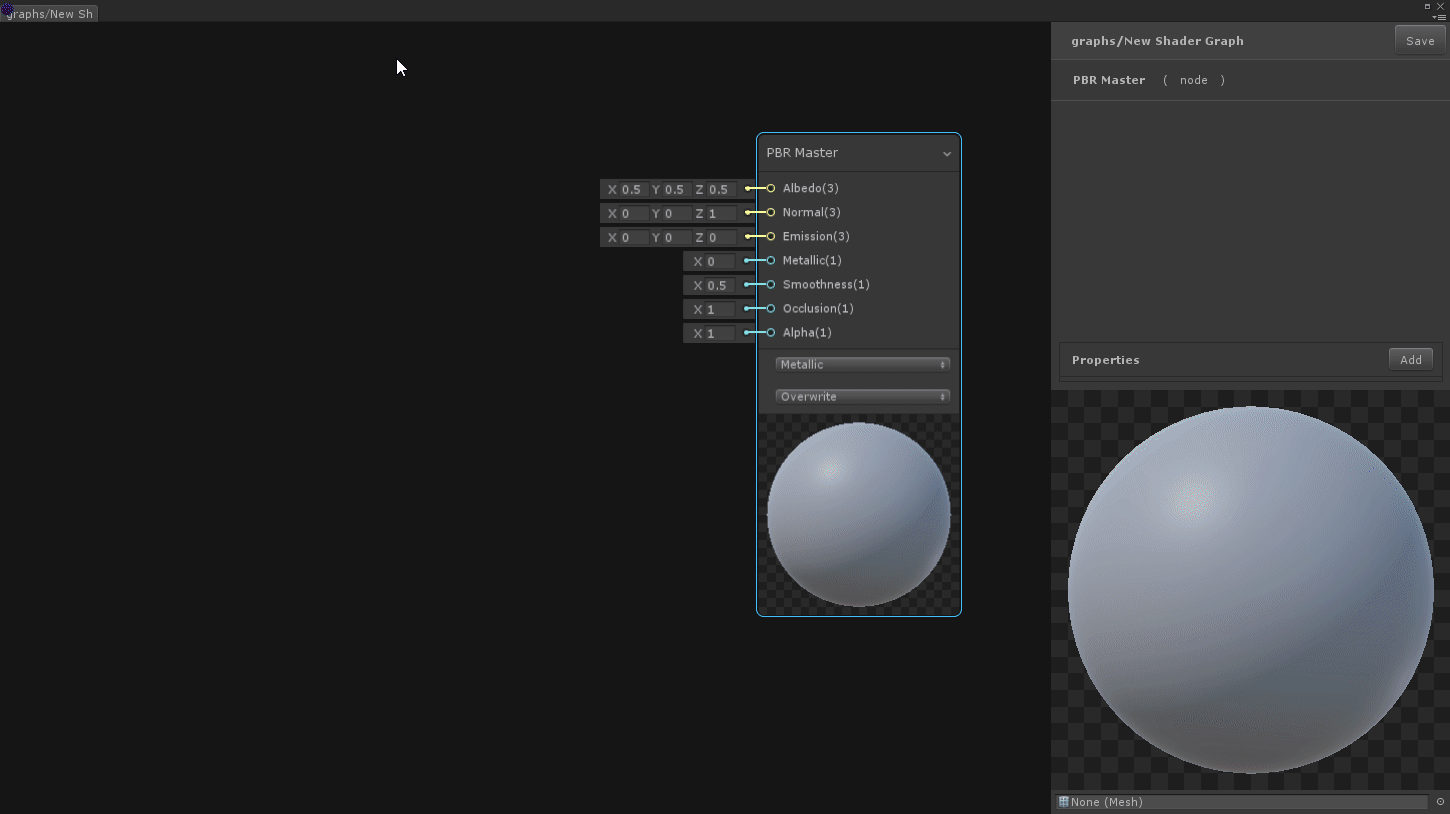

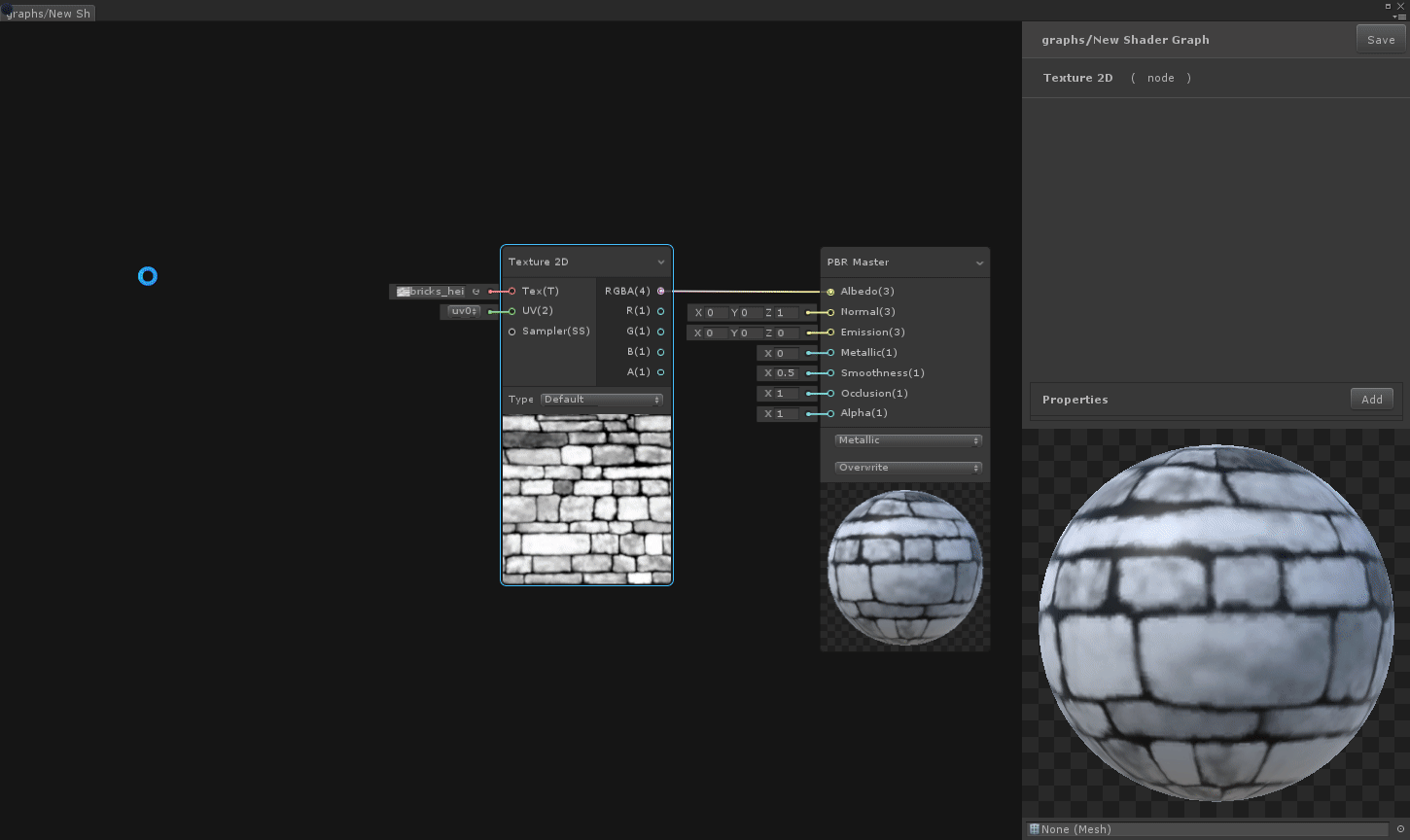

如下图所示，你可以通过编辑默认的数值快速改变物体的表面属性。

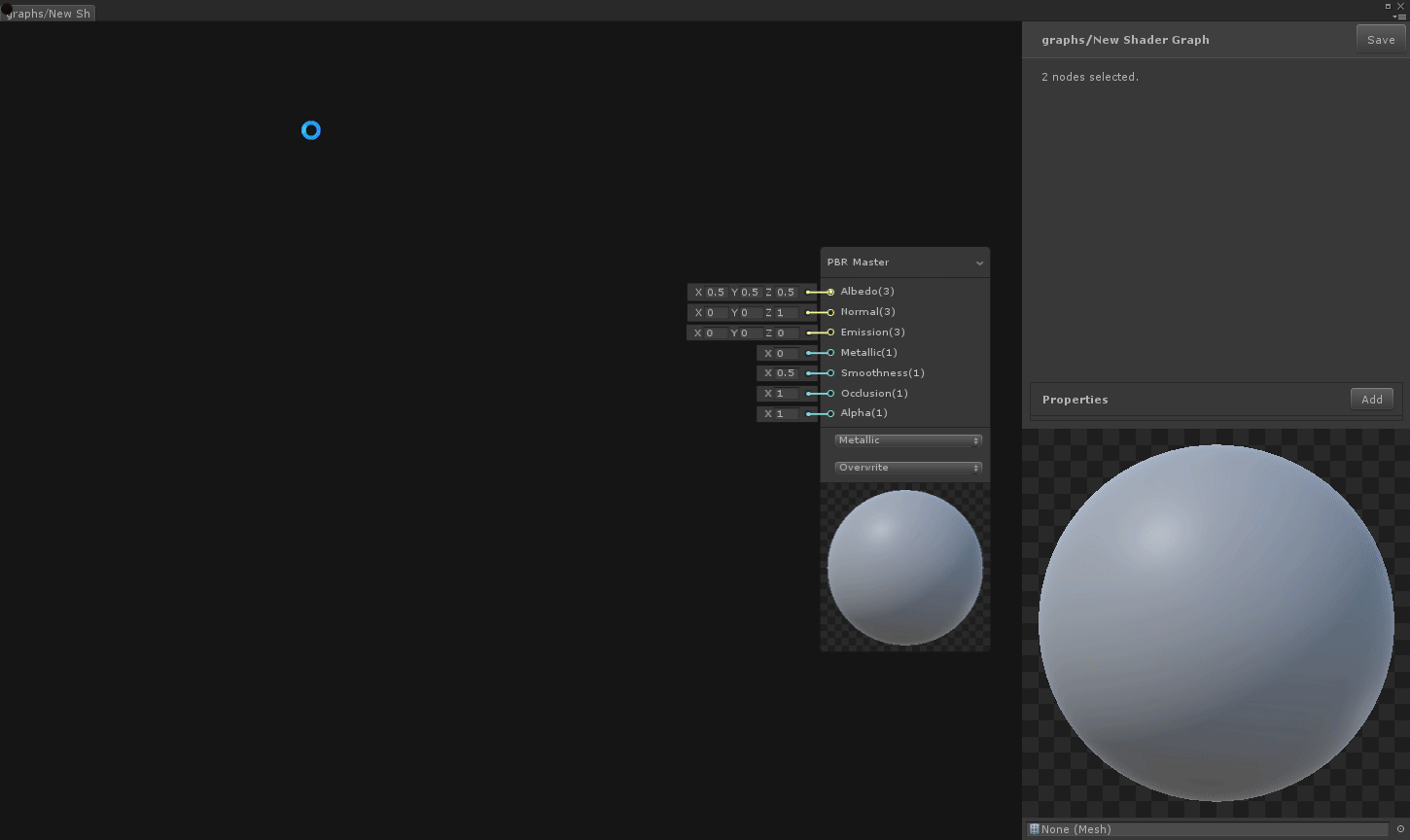

但是，更令人兴奋的功能在后面：添加纹理和其他复杂的交互操作。要生成一个新的界面，只要右键点击并选择“Create Node”。

每一个内置的Shader Graph节点都有几个输入，我们为这些输入添加了默认的值，你可以随意改变它们。

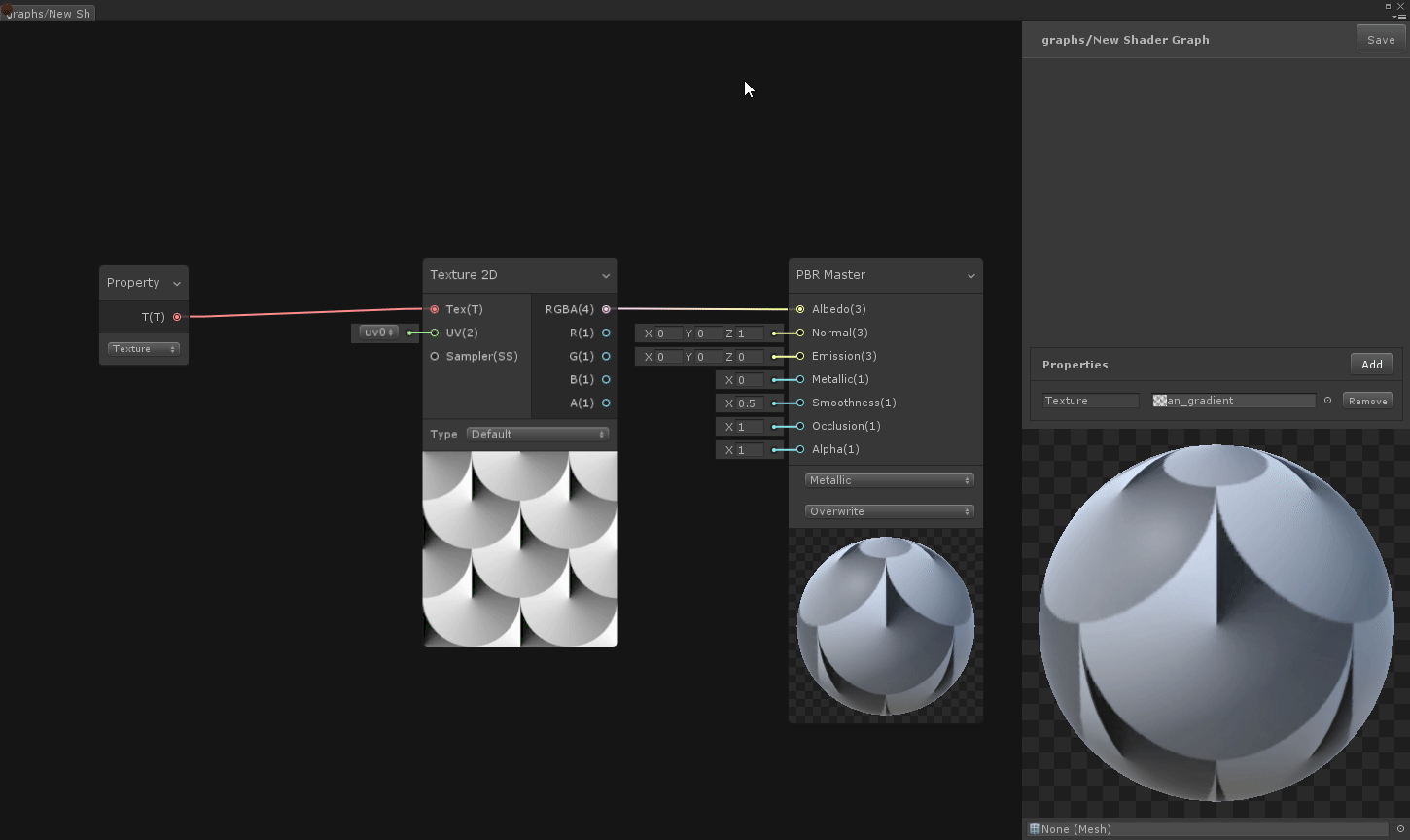

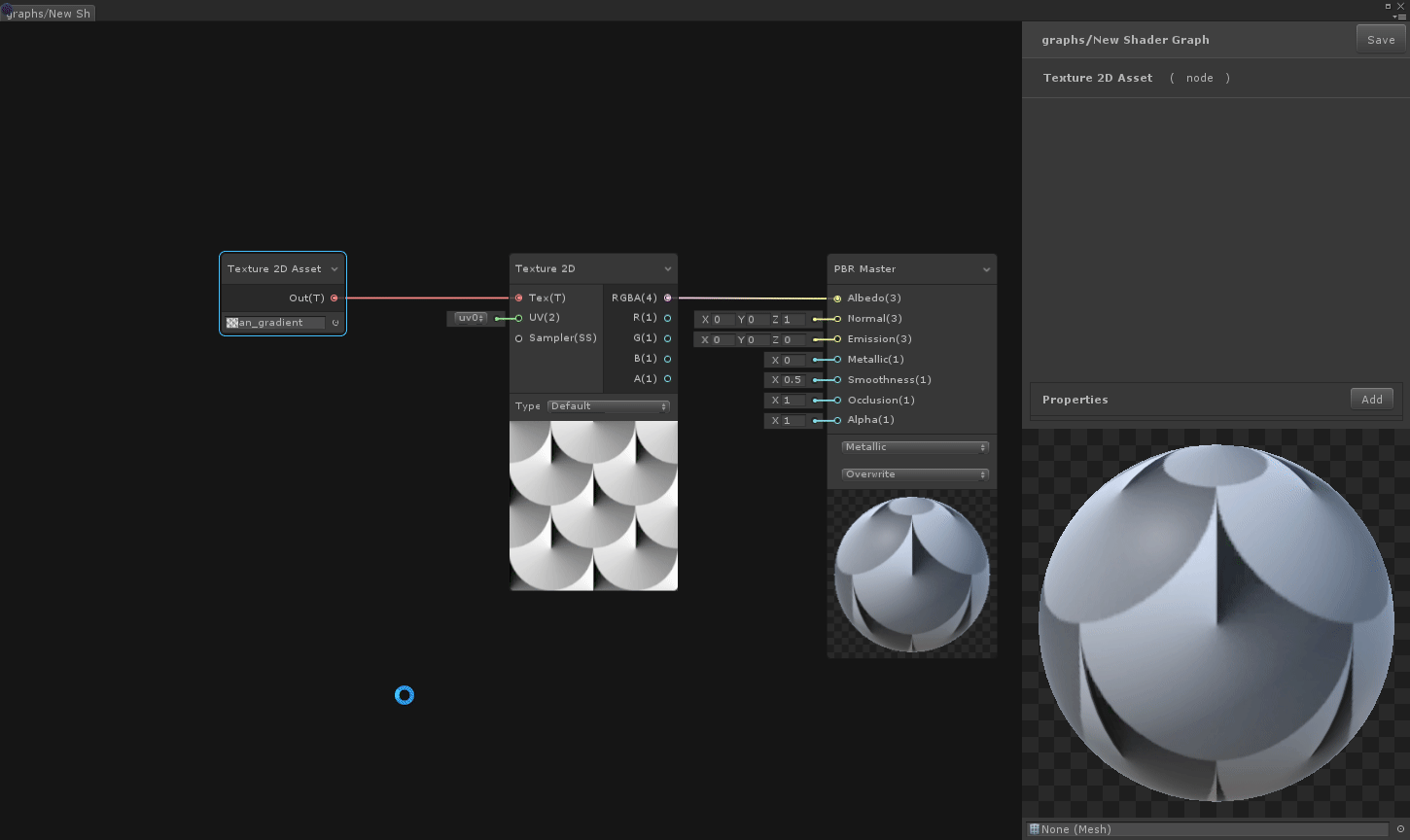

往视图网络中添加一个纹理或者其他资源非常简单，只需创建一个对应资源类型的节点并连接上即可！

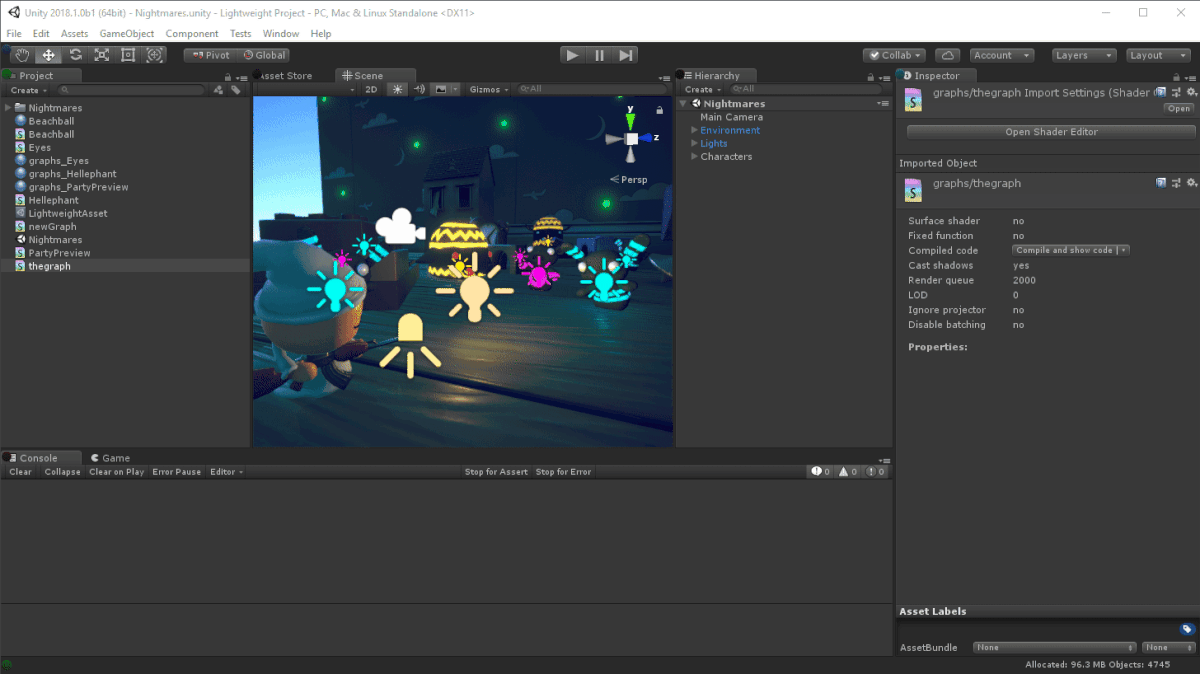

通过Shader Graph生成的着色器和Unity中的其他着色器没有任何区别。你可以右键点击着色器生成一个新的材质，并将其应用到你游戏中的任何游戏对象上。你可以用同一个着色器生成多个材质。

你可以在材质上暴露着色器中的参数，这样就可以通过这些参数，调整基于同一个着色器的不同材质的各种属性。只要简单的操作就可以暴露着色器的参数，在Shader Graph中点击任何变量节点，然后选择“Convert to Property”, 这些属性就会显示在所有使用了此着色器的材质的检视窗口中。

要查看对Shader Graph所做修改的产生的效果，点击“Save”按钮保存修改即可。

我们制作了一个使用了SRP的简单示例，它基于轻量级管线构建，并且还包括了着色器图形工具。你可以下载示例项目，并使用Unity 2018. 1 beta版打开，开始新功能探索!

示例下载地址

https://oc.unity3d.com/index.php/s/mWv6mGlHtCHfz7S

Unity 2018.1 beta下载地址

https://unity3d.com/cn/unity/beta

我们的目标是在Unity 2018.1正式版中发布Shader Graph功能。所以希望开发者、艺术家们使用该功能，并且在Unity官方社区 (Unitychina.cn) 提供给我们使用反馈！
