　　大家好，这个系列打算开始和大家讨论一下SVG。

　　关于SVG大家应该都有过了解吧？

　　什么，你不知道什么是SVG？

　　可缩放矢量图形（Scalable Vector Graphics，SVG)，是一种用来描述二维矢量图形的XML 标记语言。 简单地说，SVG面向图形，XHTML面向文本。

　　SVG与Flash类似，都是用于二维矢量图形，二者的区别在于，SVG是一个W3C标准，基于XML，是开放的，而Flash是封闭的基于二进制格式的。因为都是W3C标准，SVG与其他的W3C标准，比如CSS, DOM和SMIL等能够协同工作。

　　既然要讲SVG，那从哪里开始呢？

　　就从PSD开始吧。

1、如何从PS中导出SVG

　　啊？从这么基础的开始？

　　要玩SVG，首先需要先有SVG文件。

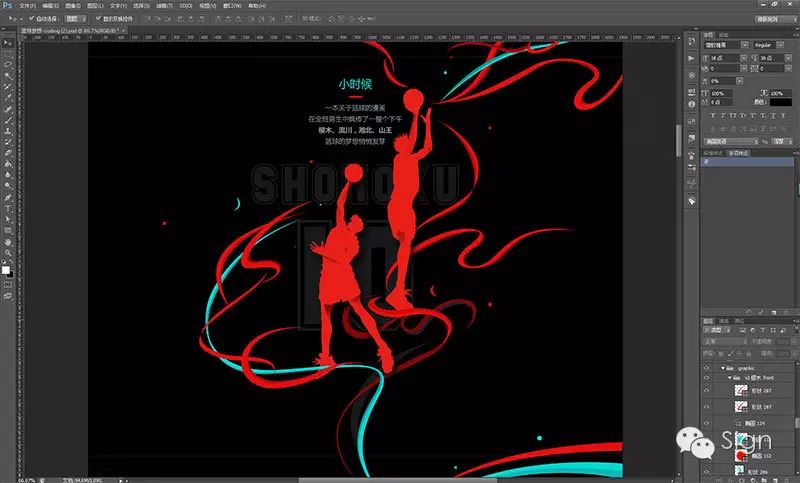

　　大部分情况下，我们拿到的PSD是这样子的：

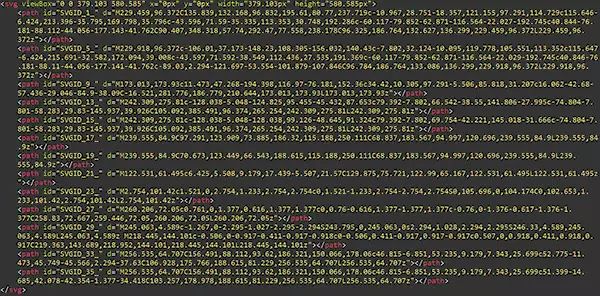

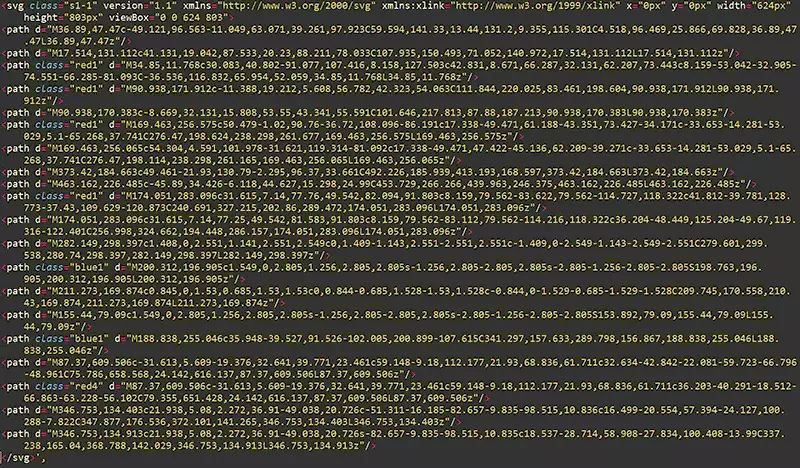

　　而SVG长这样的：

　　这就是传说中上天入地无所不能的SVG吗？！！！！

　　那些跟虫子一样的数字是要一个字一个字写上去吗？？？？要是出错了，还要一个个字符比对过去吗？？？？老师没教过SVG这么恐怖啊

　　SVG实际应用不多，是有道理的！

　　好，本文到此结束，大家散了吧

　　下面开始讲如何将从PS中导出SVG。

　　首先，SVG当然不用一个字一个字的去填那些虫子一样的数字了啊！真要那样，SVG没写完，人先疯了。

　　但是我们这样的PSD要怎么转换成SVG？

　　。。。

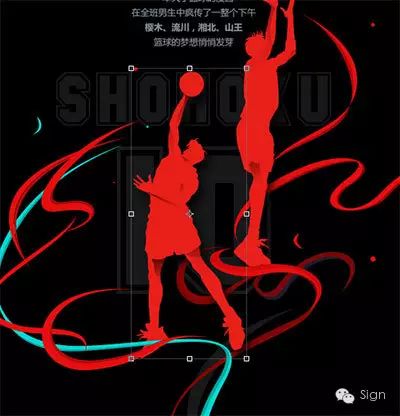

　　先看下我们需要的部分

　　看这边，我们要的是这个彩色带子，不是人物剪影哈

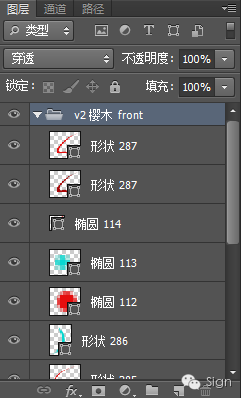

　　看看图层界面

　　如果PSD里是这种状态的话，那么由这个PSD得到SVG就只要10分钟。

　　仔细观察，这种PSD它有我们所需要最重要的元素，路径！

　　这就是直接生成SVG的核心部件了。

　　接着我们需要除PHOTOSHOP外的另一个软件ILLUSTRATOR。

　　网上也有一些其他导出svg的教程，比如photoshop cc，photoshop 导出svg插件，但是目前我并没有实验成功过，总之下载个AI没错的。

　　现在开始，见证奇迹的10分钟：

　　嗯哼，现在开始，见证奇迹的10分钟：

　　邮件复制所有需要的路径图层到新文档中，并进行裁切

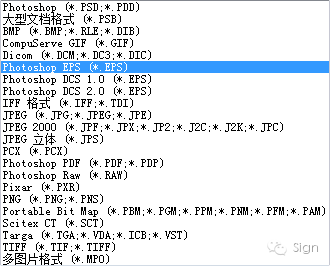

　　另存为EPS文件，EPS选项取默认值就好，其他选项对我们所需要的部分影响不大

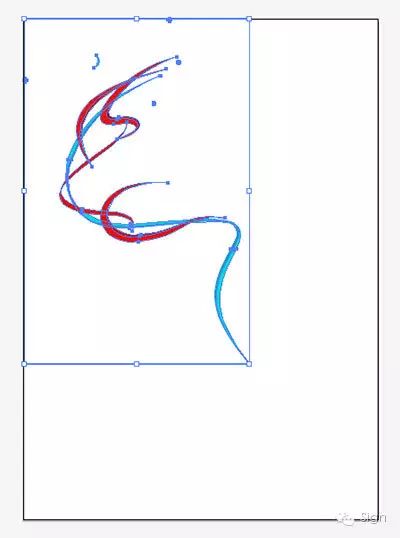

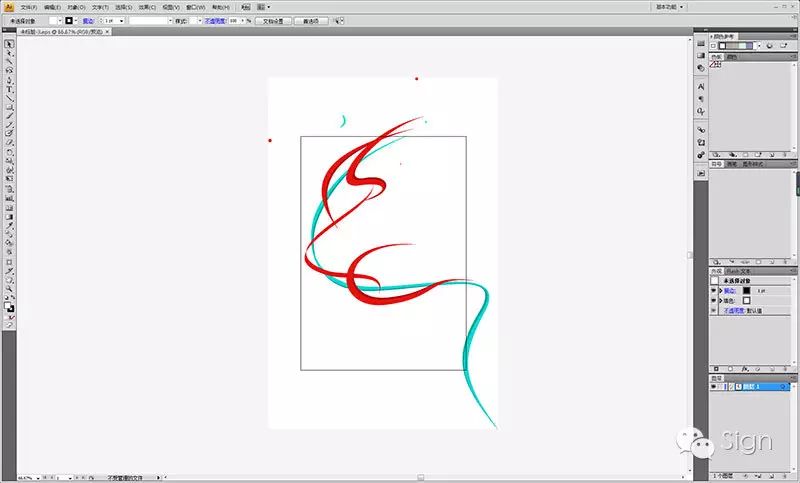

　　在AI中打开EPS，适当的进行缩放，并编辑画板，保证将所有的路径包含在画板中

　　对齐左上角，另外svg图形大小不影响图片体积，因为svg是矢量图，对齐左上角之后可以随意对SVG进行缩放，以方便输出后的显示。（画板大小就是最后导出的svg的大小也就是

　　另存为svg，选项依然默认

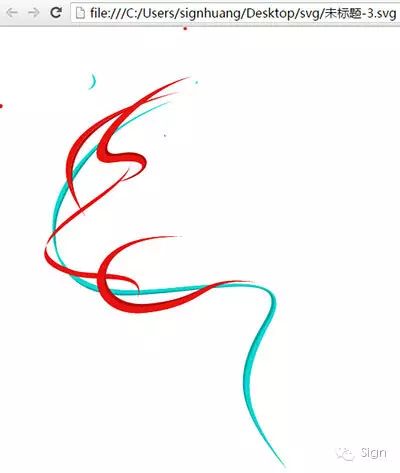

　　现在，看一下我们得到的SVG

　　这是SVG？打开SVG文件看下：

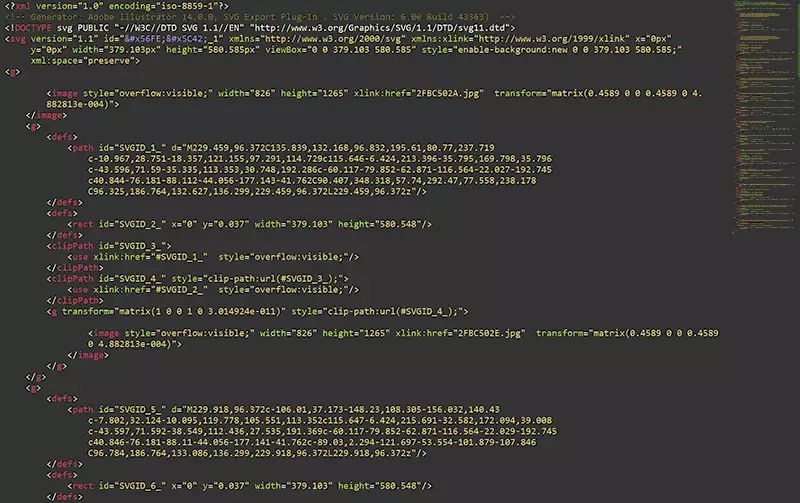

　　好像没啥毛病。代码部分：

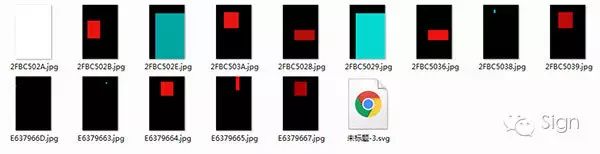

　　实际上这个SVG里只有的部分是我们所需要的，多余的那些jpg也可以删掉。

　　这里简单的写个过滤path工具，可以快速过滤出标签。

　　http://tgideas.qq.com/demo/svg/getPath.htm

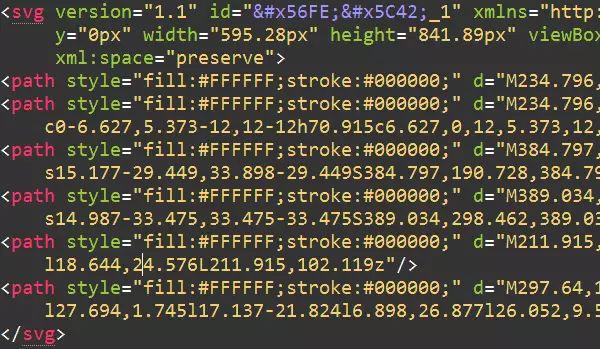

　　转换后稍微整理一下格式，代码基本上是这样的

　　很好，看一下结果吧

　　颜色呢？！！颜色哪去了？！

　　。。。

　　10分钟好像到了，这次的课程就到这里。

　　颜色自己去fill啊，10分钟就做完了，不怕需求不饱和吗？

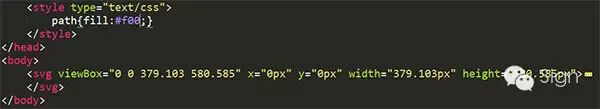

　　好，在style里加个path{fill:#f00;}就有颜色了

　　可以使用css来进行控制，想要不同的颜色，可以针对不同的path进行设置。

　　颜色信息会丢失的确是这个导出的方法的弊端。

　　可以的话，尽可能使用AI进行SVG绘制并导出。

2、PS导出SVG的另一种方法

　　如果我们需要的图形的图层并不是路径，该怎么办？

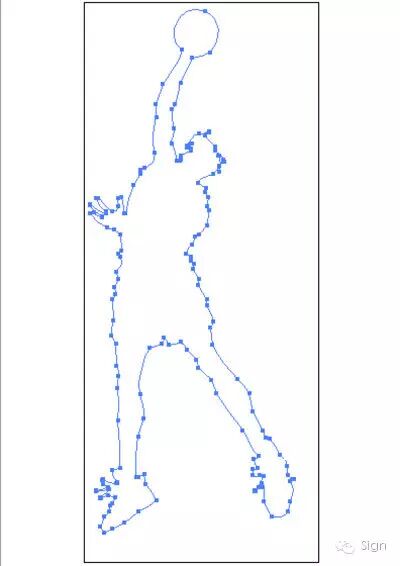

　　比如这个樱木的人影

　　先ctrl加左键点击图层，获取图层轮廓

　　选择线框工具

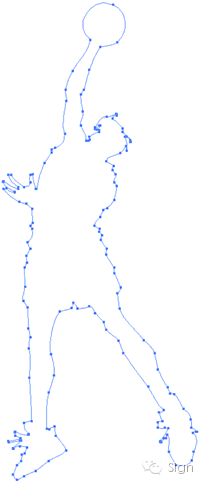

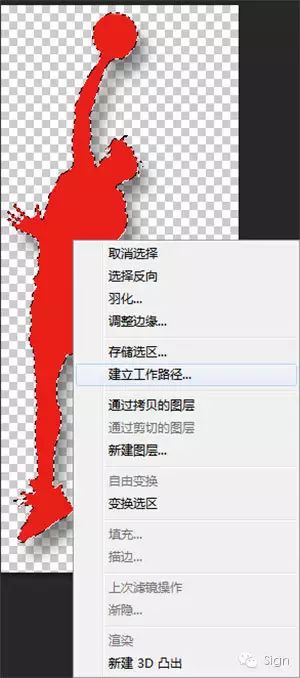

　　然后右键选区，建立工作路径，容差可根据实际情况调整

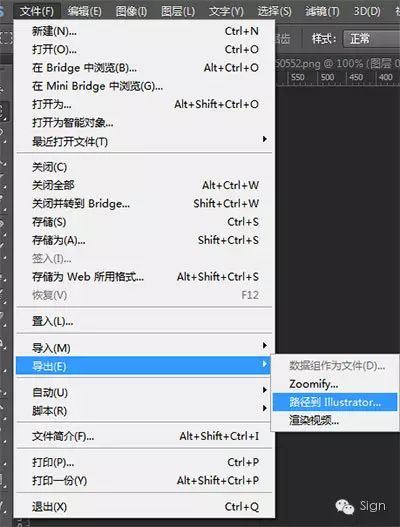

　　然后直接导出路径到AI就好了，不需要先转为EPS

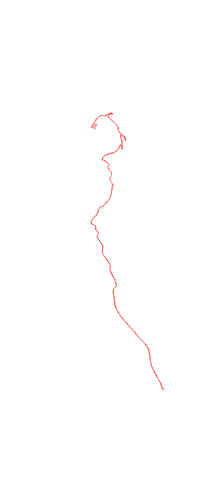

　　当然导出的AI一样也是没有颜色信息的

　　这两种方法的区别是，EPS可以批量导出多个路径，第二种方法一次只能导出一个路径。

　　最后是AI导出SVG的方法。

3、从AI中导出SVG

　　从AI中导出在前面已经讲过，只要对齐左上角的点，然后另存为SVG就好了。

　　而AI中的画板大小决定了导出的SVG的绘制区域大小。

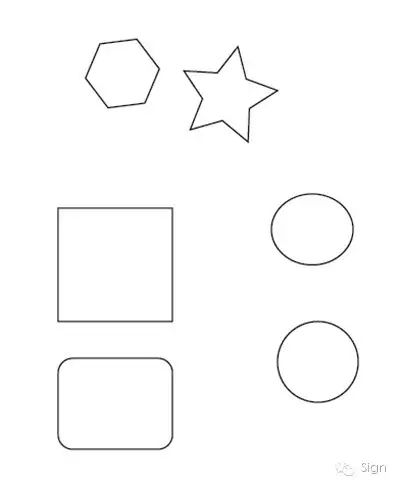

　　不过如果从AI中直接导出SVG，而不是从PS转换而来，有个点就要注意，那就是AI导出来的SVG图形并不都是

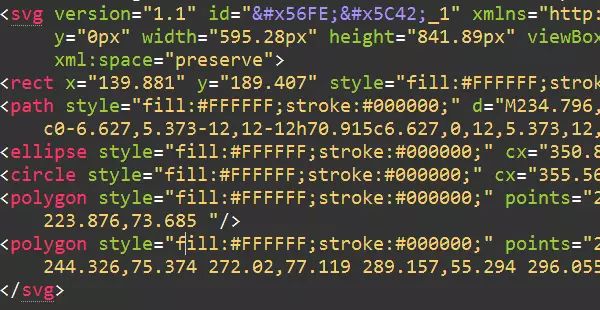

　　好多不认识的标签呢……

　　………………

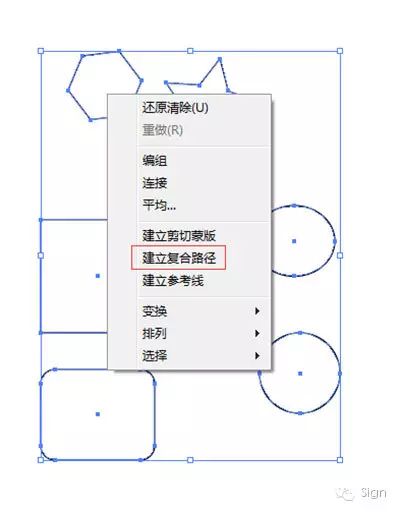

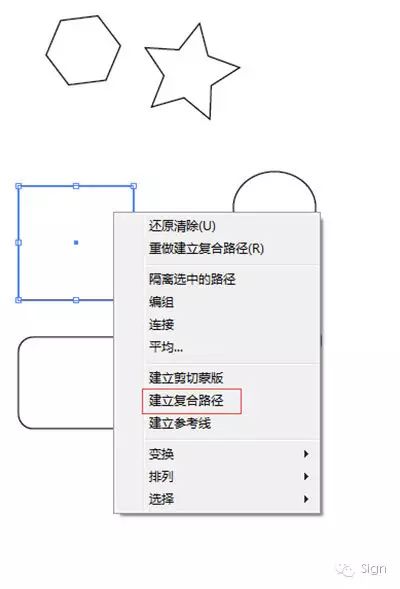

　　是这样的，你试着右键然后“建立复合路径”，然后再另存为SVG

　　哎呀妈呀，我那么多图形只剩一个path了！！！！

　　冷静！！！

　　要不试试单独对每一个图形进行“建立复合路径”，然后再另存为SVG

　　好了，都变成了

　　至于为什么我们要把图形都转为，之后的文章会提到

　　这节课就到这里……

　　什么意思，切了一整篇的图就想跑？

　　好吧，我们来解释一下我们得到的SVG吧。

什么是

　　我们得到的SVG的属性：

　　version 这是标签的独有属性，svg的版本，目前只有1.0，1.1两种

　　id 就是id了，不是特别的属性

　　xmlns=”http://www.w3.org/2000/svg”

　　xmlns:xlink=”http://www.w3.org/1999/xlink”

　　xml:space=”preserve”

　　这3个是固定值，命名空间，数据单独存在svg文件内时，这3个值不能省略

　　x svg的左上角x值，默认为0

　　y svg的左上角y值，默认为0

　　width svg的宽度

　　height svg的高度

　　style 元素样式，从AI导出时，这个值会出错，删掉即可

　　viewBox 指定一个给定的一组图形伸展以适应特定的容器元素，viewBox属性的值是一个包含4个参数的列表 min-x, min-y, width 和height， 以空格或者逗号分隔开， 在用户空间中指定一个矩形区域映射到给定的元素。

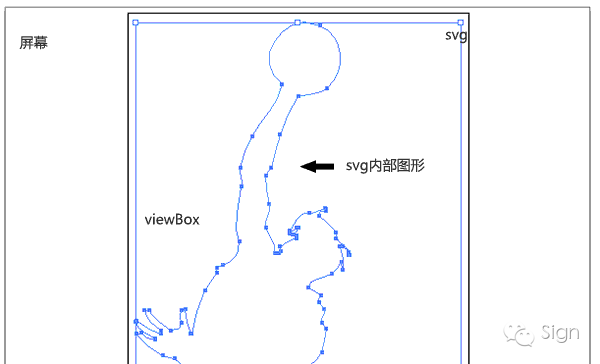

　　有点抽象哈，用图片来表示下。

　　单独抽取viewBox时，就是以viewBox为画板的一个正常图形。

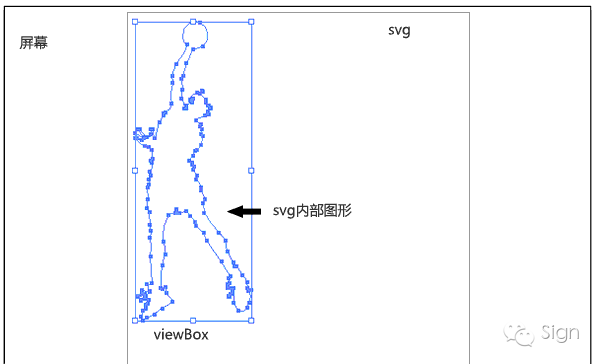

　　而当viewBox的大小和svg不同时，viewBox在屏幕上的显示会缩放至svg同等大小。（高宽非等比例缩放）

　　（蓝色框代表viewBox大小，黑色框为svg大小，并且两者没有间隔，此处为了查看方便留了空）

　　更详细的信息可以查看这篇文章

　　理解SVG的viewport,viewBox,preserveAspectRatio

　　http://www.zhangxinxu.com/wordpress/?p=4323

　　另外关于用户单位，大家可以看这里

　　https://developer.mozilla.org/zh-CN/docs/Web/SVG/Tutorial/Positions

　　用户单位和屏幕单位的映射关系被称为用户坐标系统。除了缩放之外，坐标系统还可以旋转、倾斜、翻转。默认的用户坐标系统1用户像素等于设备上的1像素（但是设备上可能会自己定义1像素到底是多大）。在定义了具体尺寸单位的SVG中，比如单位是“cm”或“in”，最终图形会以实际大小的1比1比例呈现。

　　总之viewBox里才是真实图形大小，而svg的宽高决定图形在屏幕上的显示大小。一般情况下，我们从AI中导出SVG时，两者大小是保持相同的。

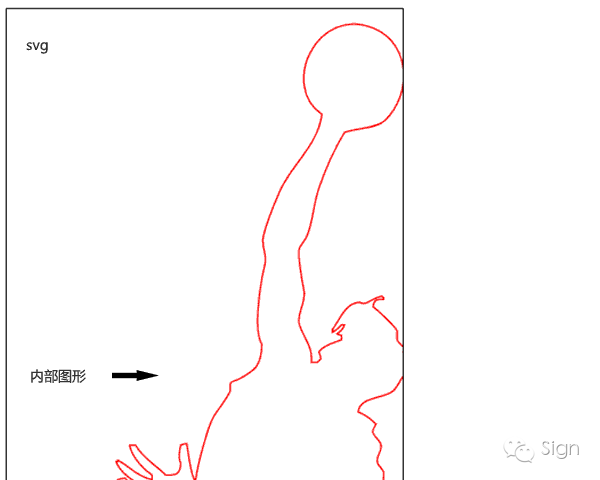

　　当然，实际尝试后，有些同学会发现一个问题，有时候我调整svg和viewBox大小，结果内部图形位置偏移并且被裁切甚至不见了……

　　所以这里还是要再解释一下，viewBox里才是真实图形大小，这话的意思是：内部图形，如里的数值是相对viewBox而定的，也就是说viewBox进行了缩放，那么内部的图形数值也相对应进行了缩放，viewBox缩放至svg大小就停止了，而此时的内部图形并不一定是svg的大小

　　直接用数值来解释。

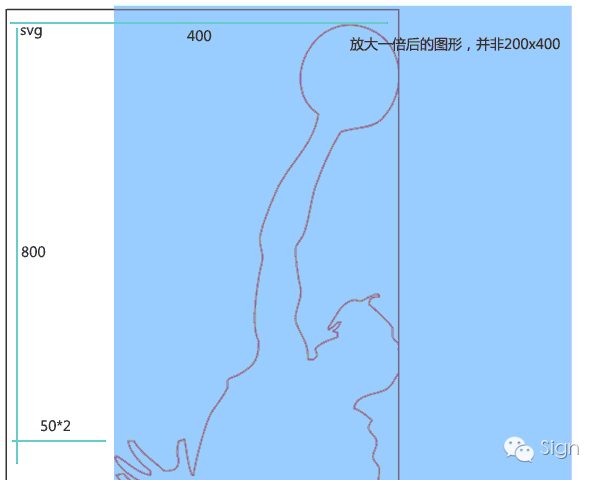

　　svg的大小为400x800，而viewBox为200x400，那么很明显，svg内部图形会放大2倍，而此时内部图形最左边的点不是（0，0）而是（50，300），那么放大后，就变成（100，600）。因此左边那看似空白的距离就是一个宽度为100的偏移量。

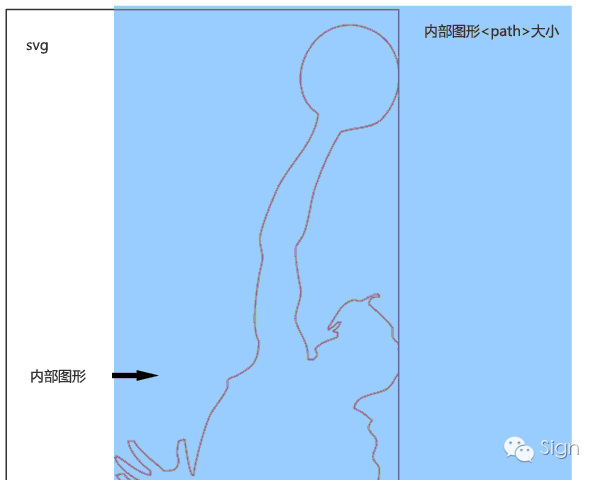

　　讲到这里，就出现另外一个问题，内部图形最左边的点，这个是什么意思？内部图形不是（0，0）点开始的吗？

　　并不是，内部图形比较复杂，我们下章再讲，这里先告诉大家内部图形画图的原理。

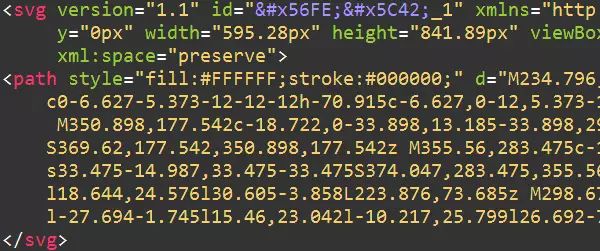

　　这里为了方便查看，把中间一大串数字省略了。我们可以看到，AI导出的只有一个d属性。

　　那这个d到底是什么呢？

　　是这个。

　　d就是图里每个点的位置，配合不同的命令字母实现画图。为了简单理解，大家可以想象成，这是一堆标注（x，y）点的集合。这个也是的重头戏，这里先钓个胃口，我们下一章讲。

　　作为代替，我们这章可以先看看最常规的玩法。

线条动画

　　这涉及到path元素的三个属性：

stroke

stroke-dasharray

stroke-dashoffset

　　stroke就是对图形进行描边的颜色，类似与css里的border-color

　　与之对应的属性还有

stroke-linecap

stroke-linejoin

stroke-miterlimit

stroke-opacity

stroke-width

　　这里不对所有属性都进行深入。

　　关于线条动画可以看下这篇译文

SVG技术入门：线条动画实现原理

http://www.webhek.com/how-svg-line-animation-works/

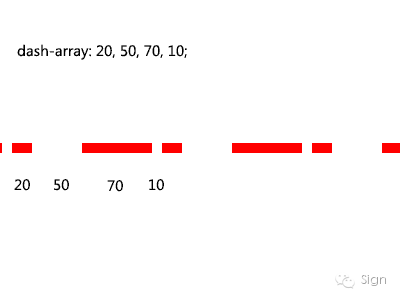

　　stroke-dasharray 值是一组数组，没数量上限，每个数字交替表示划线与间隔的宽度。

　　stroke-dashoffset 则是虚线的偏移量。

　　这两个值配合起来最常见的玩法是这样的。

　　设定stroke-dasharray的值划线与空格均为10，然后增加第二个参数，及空格的值

　　这种情况下我们改变第一个参数，即划线的值，就会出现“描边效果”

　　也就是说，一开始划线长度设为0，而空格长度设为path总长即可然后利用js或css即可实现这种效果。path总长度可通过getTotalLength方法获得：

document.querySelector('.path').getTotalLength();

　　而stroke-dashoffset的作用看图，逆时针方向偏移：

　　最后，线条动画一般可以配合其他属性使用，比如fill属性（类似于background-color），这部分与一般的js，css动画没太大差别，大家可以自行发挥。
