unity贴图压缩浅析

发表于2019-10-15
评论0 6.7k浏览

1.在unity下,为降低DC,通常都会做打包图集处理。我们基本用的一种是TexturePacker,还有就是使用UGUI下,unity用的设置Packing Tag自带的图集打包。那么,这些图集到底占多大内存?都有哪些压缩方式呢?

接下来看一组Texture的预览(PC platform):


以上RGBA32压缩格式带透明通道,内存占用情况:

2048*2048的贴图占(2048*2048*4)/1024/1024 = 16MB

1024*1024的贴图占(1024*1024*4)/1024/1024 = 4MB

以上RGB24压缩格式带透明通道,内存占用情况:

1024*1024的贴图占(1024*1024*3)/1024/1024 = 3MB

512*1024的贴图占(512*1024*3)/1024/1024 = 1.5MB

为啥要做贴图压缩呢?最基本就是包体与内存占用两方面。



2.压缩格式

如上面提到的RGBA32和RGB24


压缩格式描述平台支持

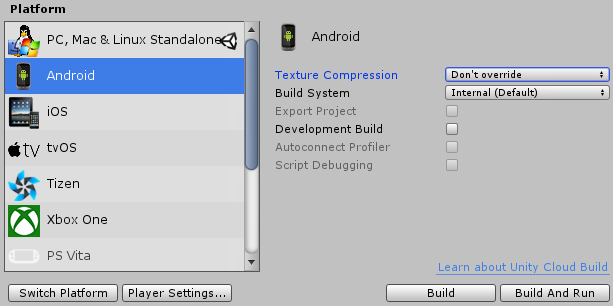

在编包的时候我们可根据安卓或苹果平台去设置相应压缩格式。

0?wx_fmt=png

另外各种压缩格式列表可见

0?wx_fmt=png

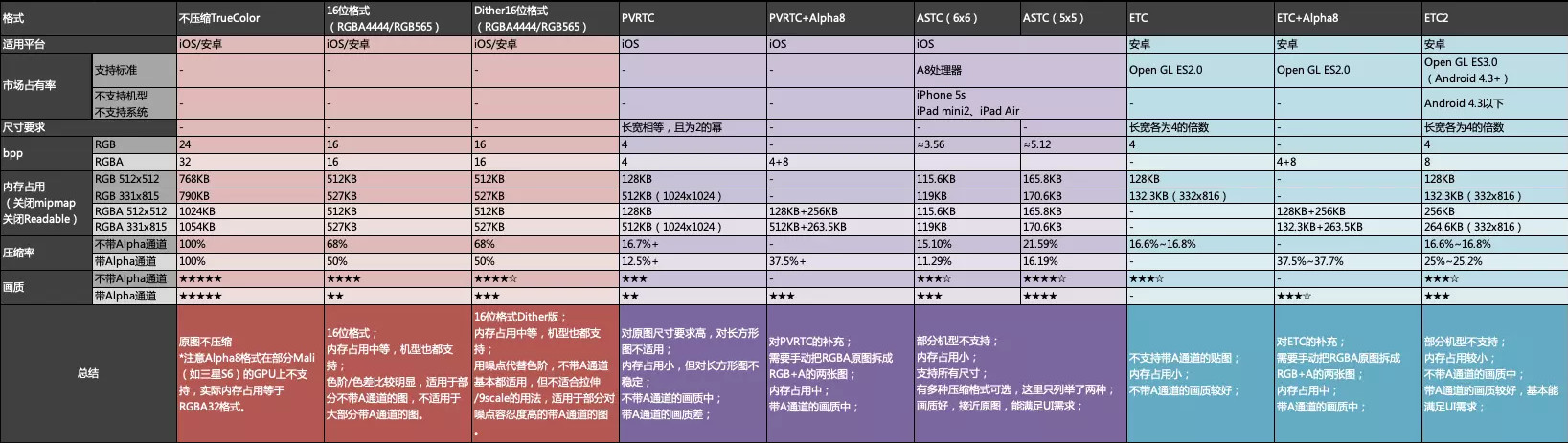

下面这张表我觉得总结的比较好,感兴趣的可以了解参考下:

0?wx_fmt=png

我们目前项目里PC下,不带透明通道的选的RGB24,带透明通道选的RGBA32。

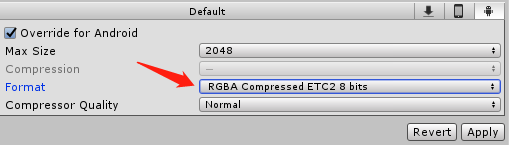

安卓选用的ETC2_RGBA8压缩格式,安卓4.3以下系统不支持。一些不带透明通道如战斗大背景图等选用ETC_RGB4压缩格式,另外还一些不带透明通的图标等选用ETC2_RGB4压缩格式。

苹果选用的ASTC_RGBA(6*6),需要注意的是要A8处理器的才支持,iPhone5s、iPad mini2、ipadAir不支持。



3.ASTC里2D block footprints and bit rates

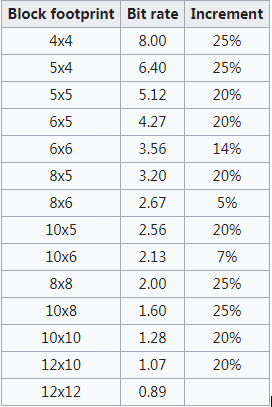

0?wx_fmt=png

以上是block4X4 - 12X12之间的每像素的bit rate值。选用的Block越大压缩越大。



4.一些压缩格式内存参考比对


上面ETC_RGB4、ETC2_RGB4压缩占内存大小一样,但对于不带透明通道的贴图ETC格式画质较好ETC2画质中。可解释我们战斗大背景用的ETC压缩格式,图标等选用的ETC2。

那么一张512*512带透明通道贴图,它们可怎么估算?

在苹果ASTC_RGBA(6*6)格式下约占多大内存?

(512*512*3.56/8)/1024 = 114KB

(1024*1024*3.56/8)/1024 = 455.7KB(有偏差,上面展示456.9KB?)

在安卓ETC2_RGBA8压缩格式下占多大内存?

(512*512*(8/8))/1024 = 256KB

(1024*1024*(8/8))/1024 = 1024KB

假如某战斗里的角色按2张1024*1024贴图,一场3V3战斗最多按24个角色算,技能等除外,在苹果ASTC_RGBA(6*6)格式下占多大内存?

24*2*((1024*1024*3.56/8)/1024/1024) = 21.4MB

在安卓ETC2_RGBA8压缩格式下占多大内存?

24*2*((1024*1024*(8/8))/1024/1024) = 48MB



5.参考资料

https://en.wikipedia.org/wiki/Ericsson_Texture_Compression#ETC2_and_EAC

https://en.wikipedia.org/wiki/Adaptive_Scalable_Texture_Compression

https://zh.wikipedia.org/wiki/Apple_A8

https://www.jianshu.com/p/512d068dcddd
