技术干货丨用UE4研发手游时，如何渲染与优化环境反射？

这篇文章是UE4 反射球系列文章的完结篇，内容包含以下几个部分:

1. SkyLight和Reflection Capture的Cubemap有何不同？

2. Reflection Capture为何采集不到天空球Mesh？

3. Reflection Capture的亮度是如何确定的？

4. 对移动端来说，Skylight/Reflection Capture有哪些可用的优化？



SkyLight和Reflectioin Capture

SkyLight所提供的是直接光照，同时包含漫反射和高光反射，而Relfection Capture提供的是环境反射，只有间接高光且不包含漫反射。严格来说，这两部分光照信息的频度定位不同，是叠加关系，不能放一起比较。

凡事都有意外，UE4在移动端的标准光照模型中SkyLight Cubemap和Reflection Capture Cubemap是互斥的——要么存在的是Skylight，要么存在的是Reflection Capture，且在选择时Relfection Capture的优先级高于Skylight。不光如此，移动端的Relfection Capture的范围也无效。因为两者的互斥关系移动端PBR渲染过程只需要采样一次cubemap，相比多次采样cubemap更廉价，能耗更低。

但同时这些做法也带来了一些问题：

1. 场景中同时存在Reflection Capture&Skylight时，因为Reflection Capture优先级高且范围无效，永远只可能Reflection Capture有效。

2. 相对于非移动端来说，移动端的场景中IBL所提供的光照往往会来得更暗一些。

3. 因为Reflection Capture的范围无效，物体在渲染时只取离它最近的那一个，也导致在场景制作过程中，需要区分室内室外，楼上楼下，多变的环境氛围时工作流几乎不可能实现，因为无法精确控制范围。这个问题对于想要制作高品质游戏场景来说，说致命并不为过。

Reflection Capture 为何采集不到天空球

在场景和TA的强烈要求下，我们在移动端修复了Reflection Capture的作用范围，想要在移动端让范围起作用，只需要在FScene::FindClosestReflectionCapture里查找和物体包围盒相交的的Reflection Capture并处理好Mobilebasepass的ShaderBinding参数设定即可。

这个问题修复之后，TA很快又发现两个新的问题：

1. 同样的一样IBL图，当它作为Skylight输入存在时比作为Reflection Capture输入时对亮度的贡献大很多。



2. 放在室外的Reflection Capture，上半部分是黑的，一查原来是采集不到Stationary的天空球。

第一个问题留到第三部分去说，第二个Reflection Capture采集不到天空球的问题，则是因为Skylight有一个选项用来控制天空球的Threshold。

这个选项的直接意思是：距离原点多远之后的场景物体属于天空球，这个默认值是1500米，即1500米以外的所有物体，都属于天空。因为UE4在非移动端的实现中Skylight和Reflection Capture相互叠加，且当Reflection Capture和SkyLight同时可见时，优先选用的是Skylight的部分。这样的话，在存在Skylight的室外，采集ReflectionCapture时确实不需要采集和存储天空球。

这个设计初衷所带来的问题在于：你要是移动端的话，你就完蛋了——你室外的光滑物体和纯金属，上半球一片黑。黑夜给了你的黑色眼睛，是你看到了自己心理的阴影?

我们来看看UE4在采集Reflection Capture时，是如何丢掉天空球信息的。

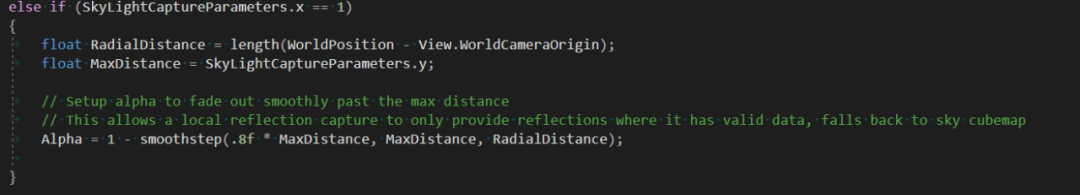

1. 实现代码在ReflectionEnvironmentShader.usf 的CopySceneColorToCubeFaceColorPS函数中，代码如下所示：

这段代码的解释为：当当前采样到的位置距离< 0.8 * threshold时，IBL的Alpha值为1，否则小于1，按1-Smoothstep曲线(似乎看到的实现，大多数SmoothStep都是三次曲线)方式趋向于0，当距离大于等于threshold时，Alpha必然为0，Alpha 值会被写入Cubemap的Alpha通道。

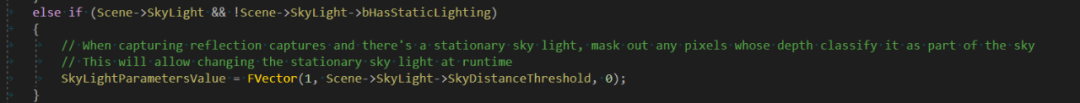

2. SkyLightParametersValue参数传递的入口在ReflectionEnvironmentCapture.cpp中的FCopySceneColorToCubeFacePS类的SetParameters函数中,代码如下：

可以看到这儿的SkyLightParametersValue.x即为 Skylight上的SkyDistance Threshold值。

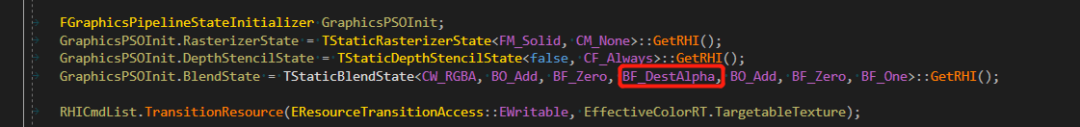

3. 在FilterReflectionEnvironment函数中一开始执行一次premultiply alpha，这时alpha值同会乘以rgb值，所以会造成最终的cubemap中alpha为0的值也变成了全黑色，代码如下：

即:Color = 0 * srcColor + destAlpha * destColor

经此一步之后，不管是移动端还是非移动端，其生成的Cubemap中被判为天空的部分已经全部为0，所以在反射球为移动端存储编码为RGBM时，早已没有了这部分颜色信息……

移动端的IBL亮度计算

上文说到使用同一张Cubemap作为Skylight和Reflection Capture输入时，得到的结果亮度不一致，于是乎TA提了一个BUG单。

没过多久，场景美术发现无论是接受CSM实时阴影或是烘焙的ShadowMask，金属物体上的阴影总是比非金属上的阴影来得更黑一些，于是乎场景美术不光提了一个BUG单，还抱怨说UE4怎么这么多乱七八糟的问题，比隔壁另一个U字头的引擎还不如？

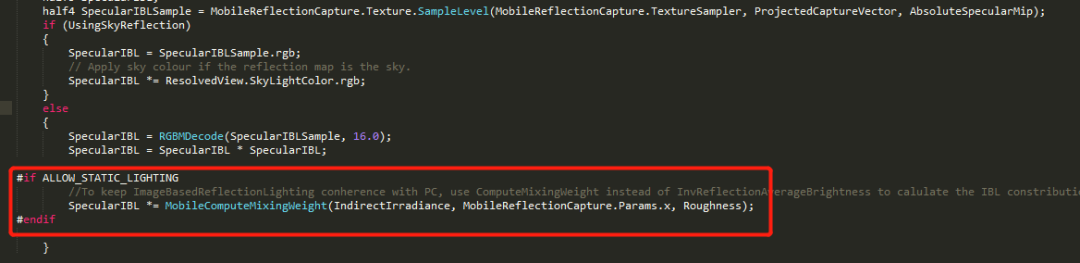

Skylight和Reflection Capture亮度不一样的问题，是因为Skylight的cubemap在渲染时直接使用的是cubemap的原始亮度，而Reflection Capture在渲染时亮度经过了缩放（大部分时候，这个缩放值都是小数，也就是说：它都会变暗）。具体的实现在MobileBasePassPixelShader.usf的GetImageBasedReflectionLighting函数中。

可以看到在Reflection Capture的情况下，SpecularIBL会乘以缩放值。这个值是通过MobileComputeMixingWeight函数计算出来的——如果你用的UE4版本在4.23之前，那么这个函数是不带Mobile的ComputeMixingWeight，Mobile版本只是简单的把ComputeMixingWeight的所有数据类型，由float改为了half*，算法完全一致。

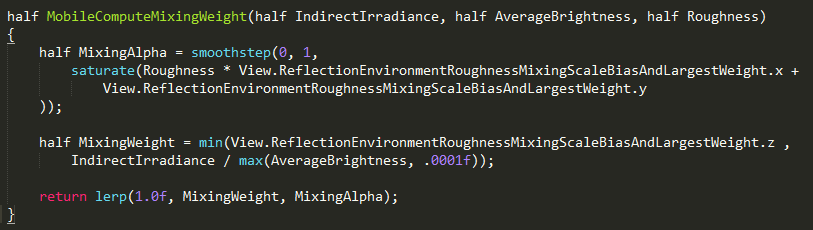

接下来我们详细拆一拆MobileComputeMixingWeight的算法，先看看这函数的全貌(因为源代码中的注释有很强的误导性，所以注释去被我去掉了,同时我也简化了一下代码的布局)。

算法分为这几步：



1. 计算一个0~1之间的MIxingAlpha值。

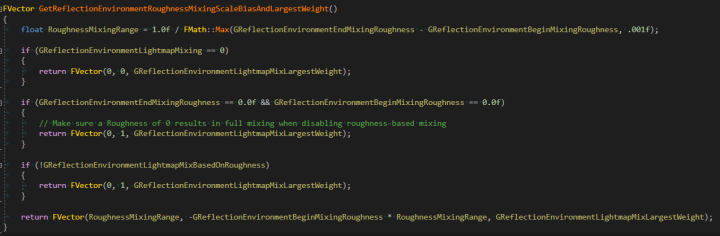

这个值由ReflectionEnvironmentRoughnessMixingScaleBiasAndLargestWeight的x、y及当前像素的Roughness值来确定。Ref*Weight参数的计算过程。

写成数学公式:

x = 1.0/(b-a) ,b为结束Roughness值,a为开始Roughness值

y = - a / (b-a)

把上述x,y代入到MobileComputeMixingWeight中的MixingAlpha式中得

MixingAlpha

= smoothstep(0 ,1 , Roughness/(b-a) - a/(b-a)

= smoothstep(0 , 1 , (Roughness - a)/(b-a))

可以看到MixingAlpha值和Roughness值成正比，Roughness越大，则MixingAlpha值也越大,最大值不超过1(staturate所限)。

2. 计算MixingWeight(Normalized Cubemap)

这一个变量的命名和原始的注释非常迷惑，按主流的说法，它该叫Normalized Cubemap，其作用是把当前IBL的间接漫反射亮度缩放到和从Lightmap或SH（ILC)中接收到的间接GI亮度一致。indirect_irradiance来源是物体当前像素的光照图的亮度(静态物体）或ILC的亮度(动态物体)。

算法简化成公式如下：

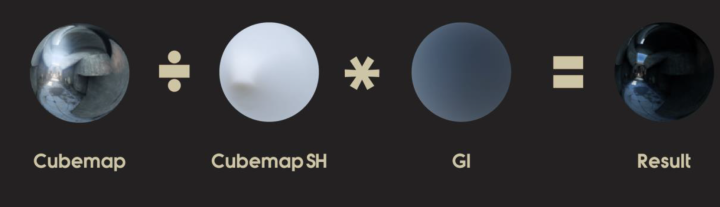

normalized_scale = indirect_irradiance / ibl_average_brightness



一般的最终specular_IBL计算公式(UE4不完全一样，见步骤3说明）：



specular_IBL = sampled_cube * normalized_scale

其中ibl_average_brightness来源是当前经过卷积后的cubemap所计算出来的平均亮度，即roughness为1时所采的这张1*1的最小mipmap的亮度。

UE4中计算该IBL亮度时不是使用普通的亮度计算公式，而是使rgb的贡献平均化。

ibl_average_brightness = dot(color.rgb ,float3(0.333,0.333,0.333)

UE4的亮度计算之所以使用均值，是因为如果使用标准的亮度计算公式，无法处理一些特殊的IBL边界情形：当IBL中只存在蓝色时，亮度会非常小，而当IBL中只存在绿色时，亮度又会非常大。但这么做却也并不是最优的选择，我们将在第四部分进行说明。

3. 插值得到最终的缩放系数

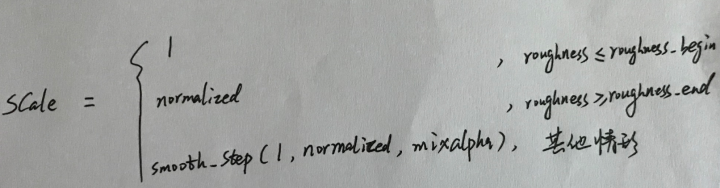

注意到步骤1中结论：Roughness值越大，MixingAlpha越大，当Roughness大于等于结束Roughness时，缩放系数完全等于步骤2中计算出来的normalized_scale;当roughness小于等于开始Roughnes时，缩放系数等于1; 缩放系数其它情形下处于[1,normalized_scale]之间。

由于在大部分情形下，normalized_scale小于1，所以也就可以看到一个现象：越光滑的物体，反射球对它的影响就越强，越粗糙的物体，反射球对它的亮度影响就越弱。

至于场景美术所提第二个问题——“金属物体上的阴影总是比非金属上的阴影来得更黑”，经查是TA做了一个很不PBR的材质规范：非金属材质没有AO通道，AO图直接乘到了BaseColor上；金属材质留有材质AO通道输入了AO图，BaseColor上不带光照和遮挡信息。由于材质AO会同时作用于BaseColor和间接光照的亮度(indirect_irradiance *= AO)，所以金属物体的IBL缩放值会更小，从而更黑。

由于ibl_average_brightness和indirect_irradiance两部分的亮度计算公式不一致，normalized的效果可能会因间接GI的颜色而使IBL反射出来的亮度不一致。

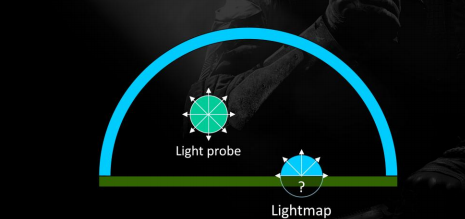

由于ibl_average_brightness来源于cubemap全球面的总和，而indirect_irradiance只可能来源于当前像素法向上半球的输入，故其亮度normalized的结果并不会使两者的亮度相等，而可能会导致IBL未能表现出应有的亮度，同时也会降低IBL的方向性。

MobileComputeMixingWeight的MixingWeight计算代码实现上未防止越界~~

COD黑色行动和战神4中的IBL Normalize使用的是3阶SH。
